ניטור תנודות קרקע (Peak Particle Velocity – PPV) שימוש בחומרי נפץ – סטאר – פיצוצים למחצבות, מנהרות, מבנים ופיתוח שטח

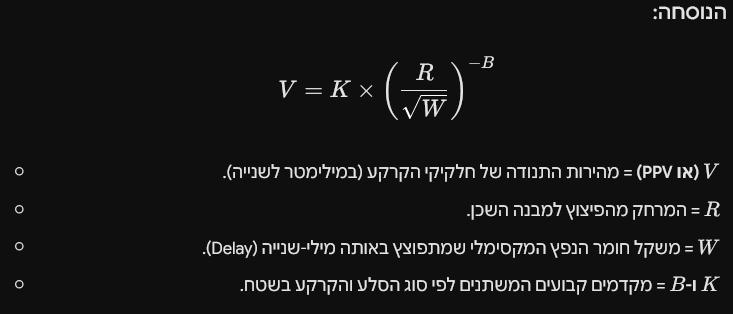

נוסחה זו מיועדת בעיקר לעבודות מחצבה, מטמנות ופיצוצים מבוקרים בסביבה אזרחית, שבהם חומר הנפץ מוטמן בתוך הסלע או הקרקע.

מחשבון DIN 4150-3

מחשבון חיזוי תנודות קרקע (PPV)

הערכה הנדסית של מהירות חלקיקי קרקע ובחינת עמידות מבנים לפי תקן DIN 4150-3

מרחק מהמבנה (D) במטרים:

חנ"מ לשיהוי (W) בק"ג:

סוג הקרקע / מסלע:

סוג המבנה (תקן DIN):

סוג חומר הנפץ (אופציונלי):

—

תוצאת חיזוי מהירות חלקיקים:

0.00 mm/s

Disclaimer חובה: This calculation is an engineering estimation only and does not replace field vibration monitoring or professional blasting design. Actual vibration levels may vary significantly depending on geology, initiation timing, confinement, coupling, groundwater, and site conditions.

הסבר בפשטות:

בניגוד לפיצוץ באוויר, פיצוץ בתוך האדמה מייצר גלי רעידה הדומים לרעידת אדמה קטנה ומקומית. הנוסחה הזו עוזרת לנו לחשב מראש כמה האדמה תרעד ליד הבית או צינור הגז השכן.

שימו לב שבסלע, האנרגיה נעה בשני ממדים על פני השטח, ולכן החישוב משתמש בשורש ריבועי רגיל של משקל החנ"מ (ולא שורש שלישי כמו באוויר).

איך אנחנו שולטים ברעידה?

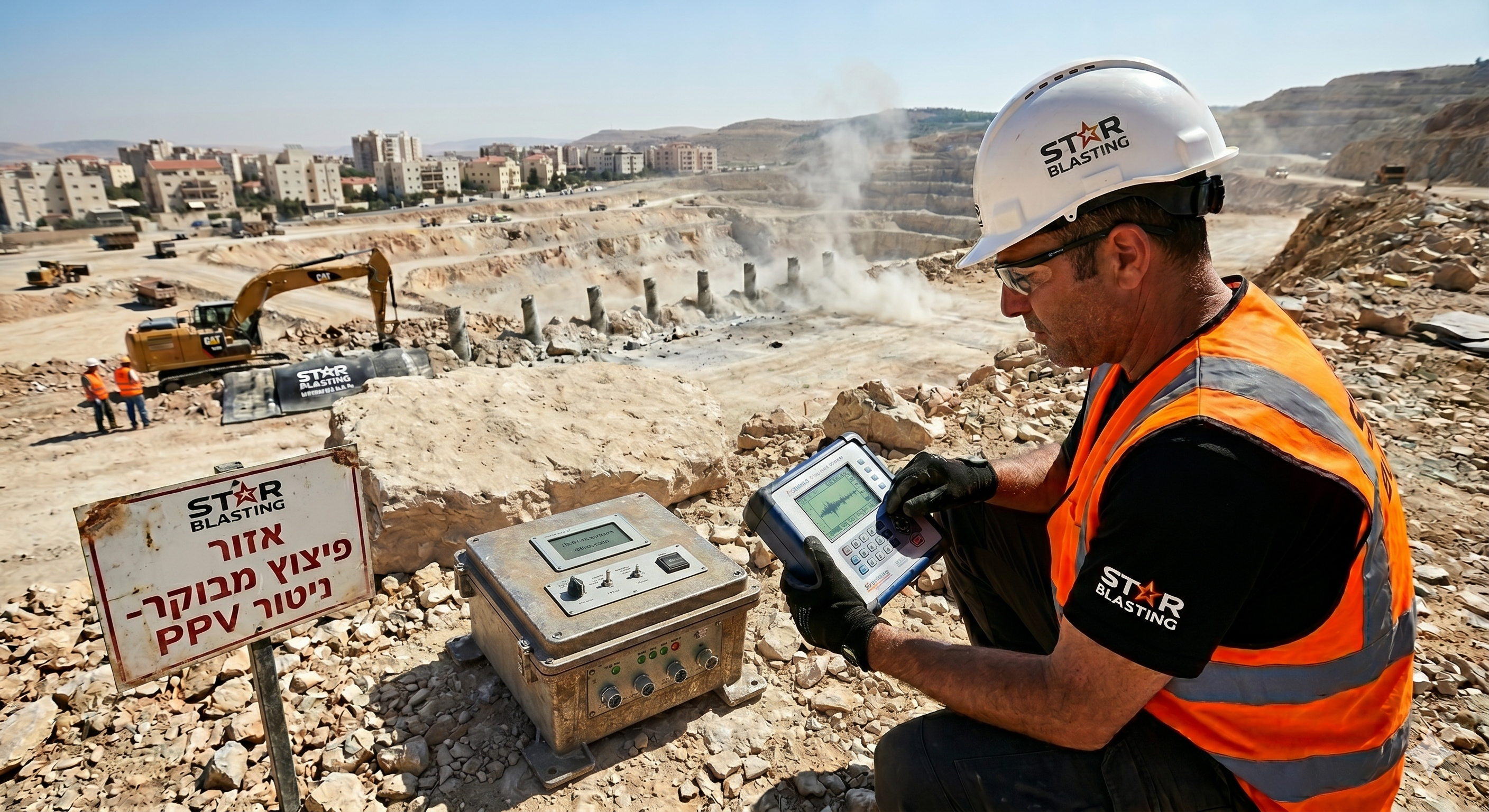

באמצעות מכשירי מדידה מתקדמים (ויברוגרפים) אנחנו מוודאים שרמת ה-PPV לא עוברת את התקנים המחמירים (כמו התקן הגרמני DIN 4150). אם החישוב מראה שהרעידה תהיה חזקה מדי, אנחנו לא מקטינים את סך חומרי הנפץ בפרויקט – אלא מחלקים את הפיצוץ למאות "תתי-פיצוצים" קטנים בהפרשים של מילי-שניות (Delays), כך שבכל רגע נתון האדמה סופגת רק חלק קטן מהאנרגיה, והשכנים או התשתיות לא מרגישים דבר
